今回は　Lake Technology社のContourとMESA EQのフィルターのBandWidth（BW[Oct])に関して，一般に使われているBWとかなり違っていることに関してのレポートです。

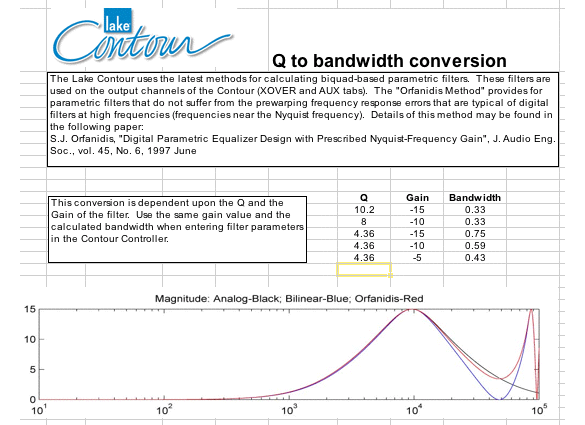

Chart-1はLakeから出されている，QとゲインとBWの関係に関しての換算表です。

Q=10.2 Gain -15dB でのBW[oct]は0.33octであり，Q=8 Gain -10dB でのBWも0.33octです。[上２行]

Q4.36は一般的な回路での0.33octの場合のQです。ゲインによって0.43から0.75までBW[oct]が異なっていることが読み取れます。[下３行]

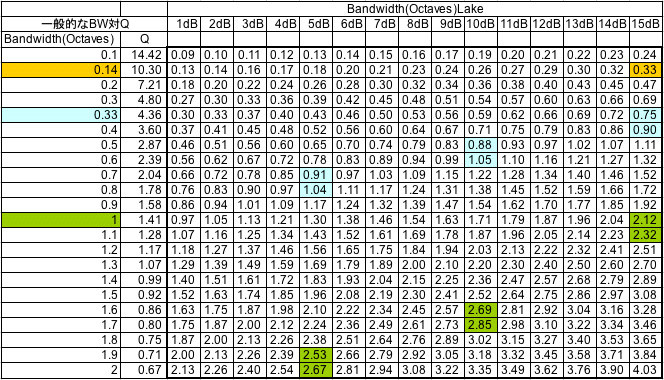

Chart-２は換算表から導き出した一般的なBWに対してのQからchart-1を使って，LAKEの対ゲインにおけるBW[oct]を換算した表です。

これより読み取れることは，ゲインが大きいほどBW[oct]の値は一般的な値に比べて大きくなり10dBで約1.7倍15dBで約2.1倍くらいになっています。

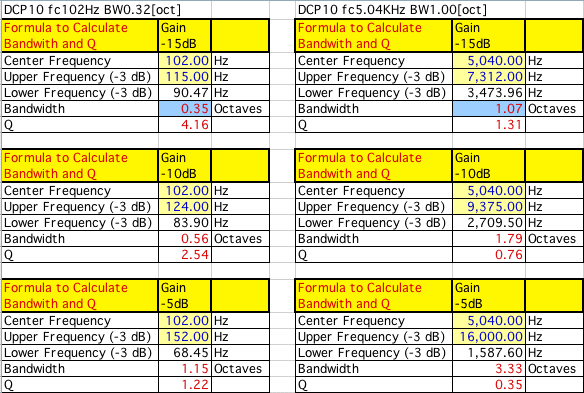

Chart-3はDCP-10における，実際のフィルター特性からBW[oct]を導き出した表。左側は中心周波数102Hz，BW[oct]0.32(DCP-10表示)のそれぞれのゲインでの値，右側は中心周波数5.04KHz，BW[oct]1.0(DCP-10表示)のそれぞれのゲインでの値.

-15dBにおいては，表示上のBW[oct]に近い（0.35）が，ゲインが少ないとBW[oct]は大きな値となっています。

-15dB->0.35

-10dB->0.56

-5dB->1.15

一般的なEQはこのように，レベルが低いと大きなBWになっています。

そのままのBWだとレベルが低いときの変化量が少なすぎて，効かないEQといわれることになります。

fig-1はChart-3の-15dBゲインにおけるDCP-10のトレースカーブ[白色] とそれに一番近い値にしたLAKE Contour AUX段のPEQ[青色] とContour 入力段のPEQ[ピンク色]を表示してあります。

DCP-10のBWが0.32と1.0に対して，contourは0.79と2.27

でほぼDCP-10のBW[oct]の2.3倍近くの値になっています。

入力段のPEQ[赤]の肩特性が他と異なっているのが読み取れます。

fig-1の-15dBのゲインの時に比べて

BW[oct]の3倍近くの値になっています。

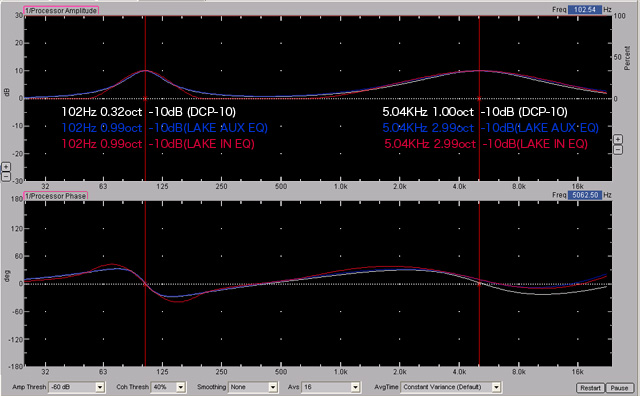

fig-2の-10dBのゲインの時と似た状態

BW[oct]の3倍近くの値になっています。

-15dBでのBW[oct]0.33(lakeでの値）はchart-2の一般的なBW[oct]より0.14になると読み取れます。

実際Q=10.3はBW[oct]0.14。1/7オクターブのフィルターといえます。

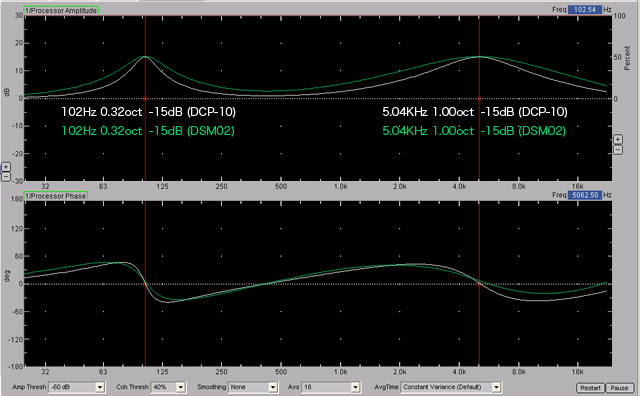

fig-9 DCP-10 vs DSM-02

＊＊同じATLのDCP-10とDSM02のEQの表示BWとカーブが異なっていました。＊＊＊
