Ｍ３Ｄの周波数特性とキャンセリング効果
 |

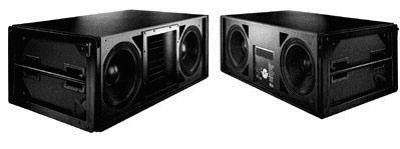

Meyer Sound Line Array M3D は、Line Arrayのなかで唯一リアに2本の15インチのコーンドライバーを備えています。
これらのドライバーはフロントにある2本の15インチドライバーからの後方への回り込みをキャンセルするよう駆動されています。 今回はこの周波数特性とキャンセリング効果について測定してみました。 |
| 測定はM3Dx1本で行い、周波数特性はフロント/サイド/リアから１mのものです。全ての図の上段画面は、周波数特性、下段画面は、2pinHotのシステムを基準とした位相特性。 | |
 |

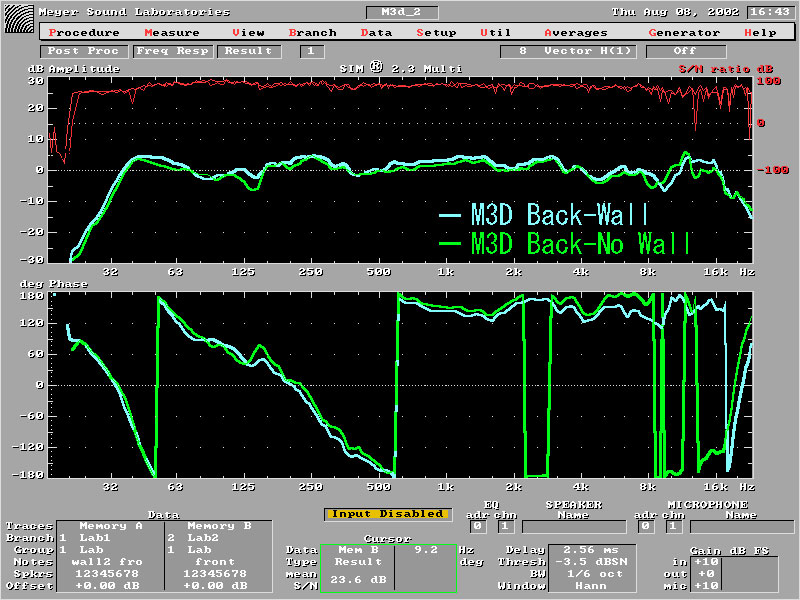

後方に壁面があった場合の特性 フロント面における、壁面があった場合となかった場合の周波数.位相特性。 （ＳＰ背面と壁面との間隔は３０ｃｍ程度） 壁面を背負ったときにフロントへの音圧の加算が見られる。 |
|
|
 |

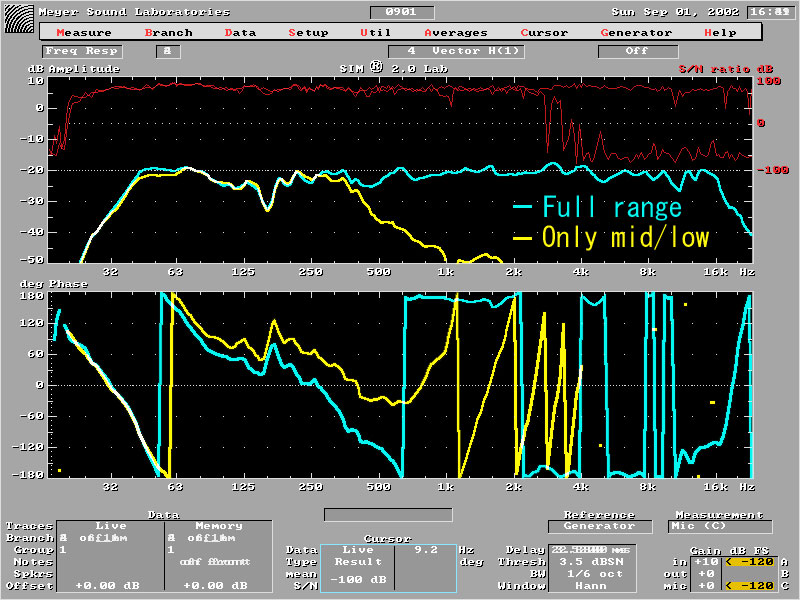

Ｍ３Ｄ リア/キャンセリングユニット フロント面における、通常に鳴らした場合と Ｍｉｄ/Ｌｏｗのみを鳴らした場合での周波数、位相特性。 ６０Ｈｚ下辺りにリア（キャンセリングユニット）から の音圧加算が見られる。 |
|
|
 |

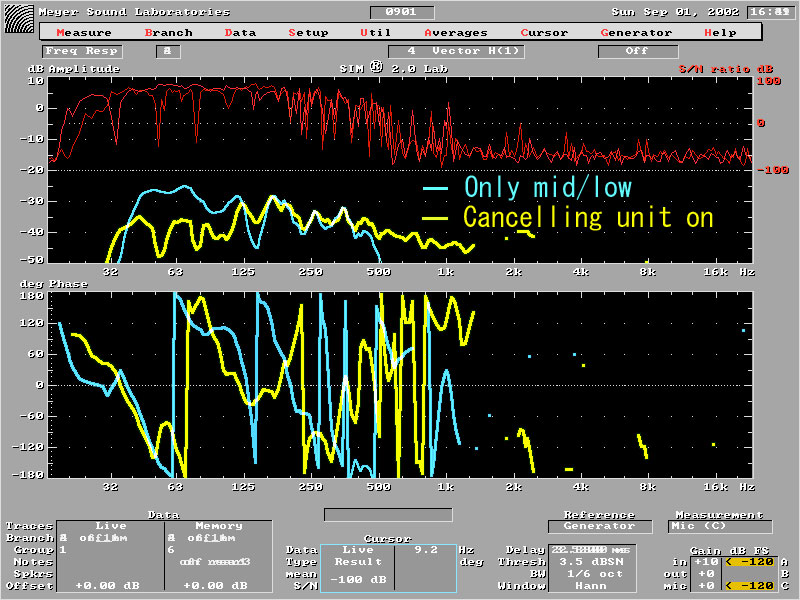

Ｍ３Ｄ リア/キャンセリングユニット２ リア面における、通常に鳴らした場合と リア/キャンセリングユニットをカットした場合での周波数、位相特性。 ８０Ｈｚ以下が１０ｄＢ以上音圧が減少している。 キャンセリングユニットの効果がわかる。 |
|
|
 |

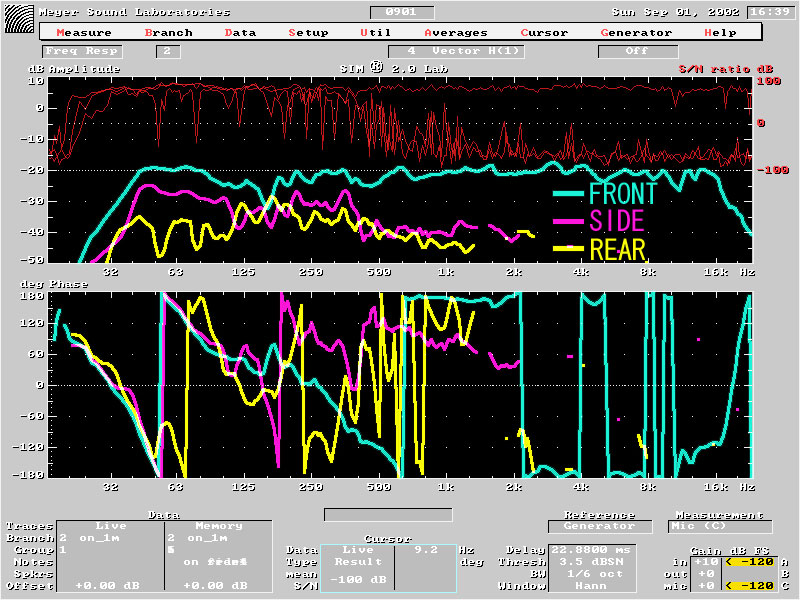

Ｍ３Ｄ キャンセリング効果 Ｍ３Ｄのフロント/サイド/リア面における周波数/位相特性。 フロント面とリア面では１００Ｈｚ以下においては２５ｄＢ程音圧差がある。 これよりコンサート等においては、キャンセリング効果によるステージへの 回り込みが低減されることが期待できる。 同時に、中低域に指向性を持たせ、コントロールされていることもわかる。 |
|
