LD-1AのLch Rchは、DS-2 & Sub Crossoverスイッチを押さなければ 1inで3outのフルレンジ出力の送り出しアンプとして動作する。

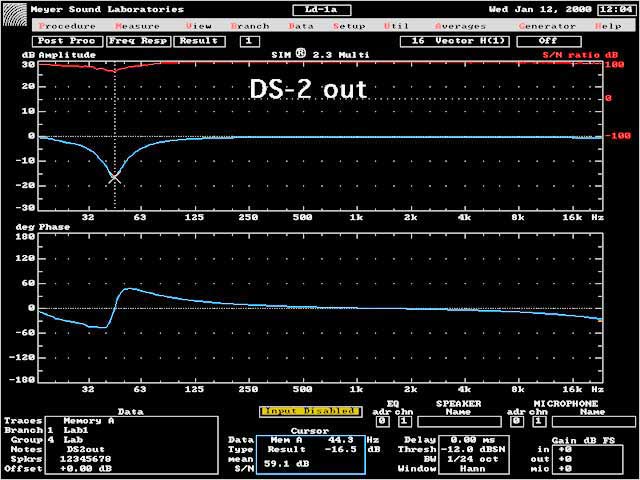

スイッチを押すことによって、DS－2outからDS-2P用の80Hz以上の信号を出し (Fig-1)

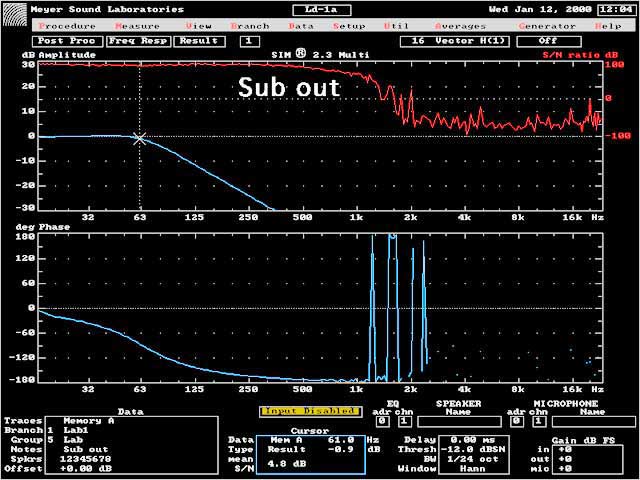

Sub outから通常のsubのクロスオーバーを80Hz以下に下げた信号が出るようになっている。(Fig-2)
[80 Hz low-pass, 12 dB/octave, Q = 0.8]

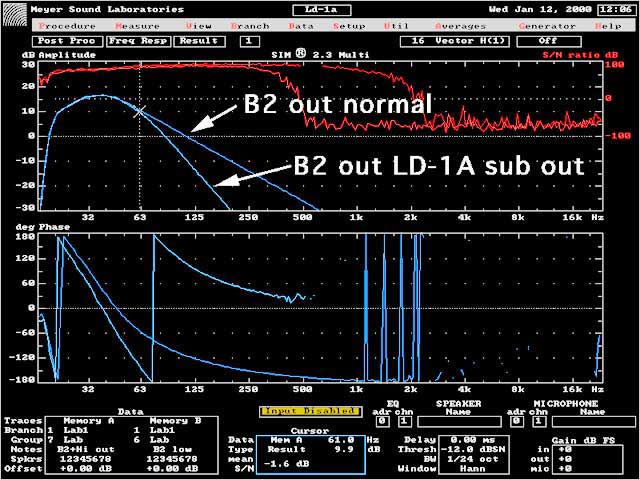

B2-EX プロセッサーをつないだ場合の出力は(Fig-3)のようになる。

Fig-1	Fig-2	Fig-3

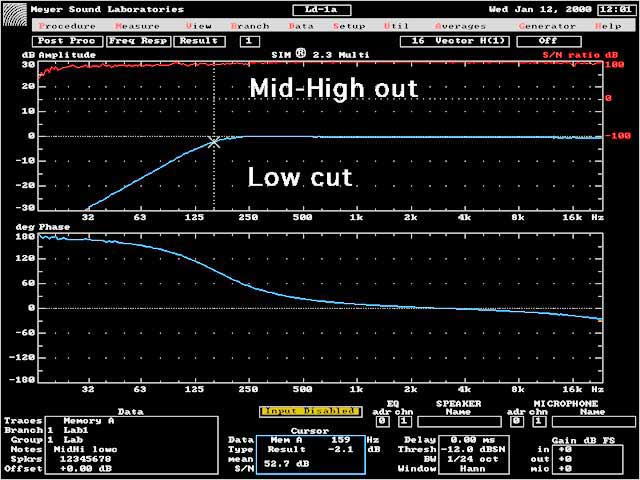

Mid-High outと3-8chは、160HzのLowcut (Fig-4) [160 Hz high-pass,12 dB/octave, Q = 0.8 ]と

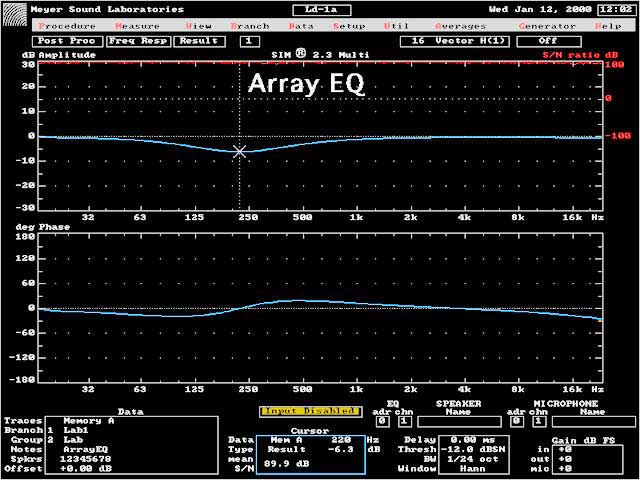

複数の場合のMidlowの合成をカットするために [ 220Hz　Q=0.78　-6dB ]のフィルター (Fig-4)がプリセットされている。

（スペック＜ LD-1A Specifications＞ではQ=0.6と書かれているが、実際はもう少し広いQになっている。）

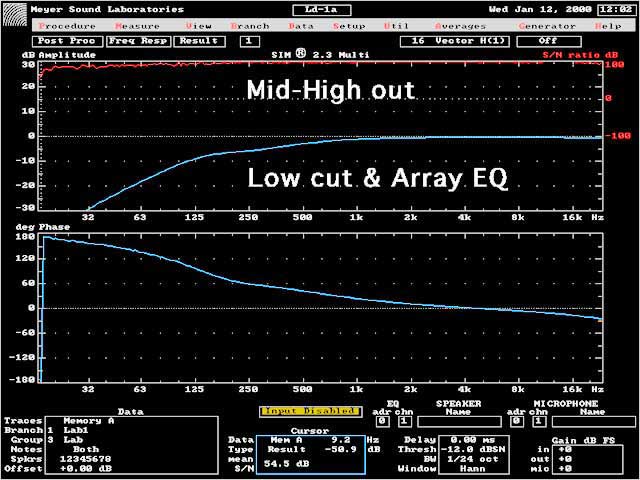

LowcutとArray EQをかけた出力は(Fig-6)のようになっている。

Fig-4	Fig-5	Fig-6
